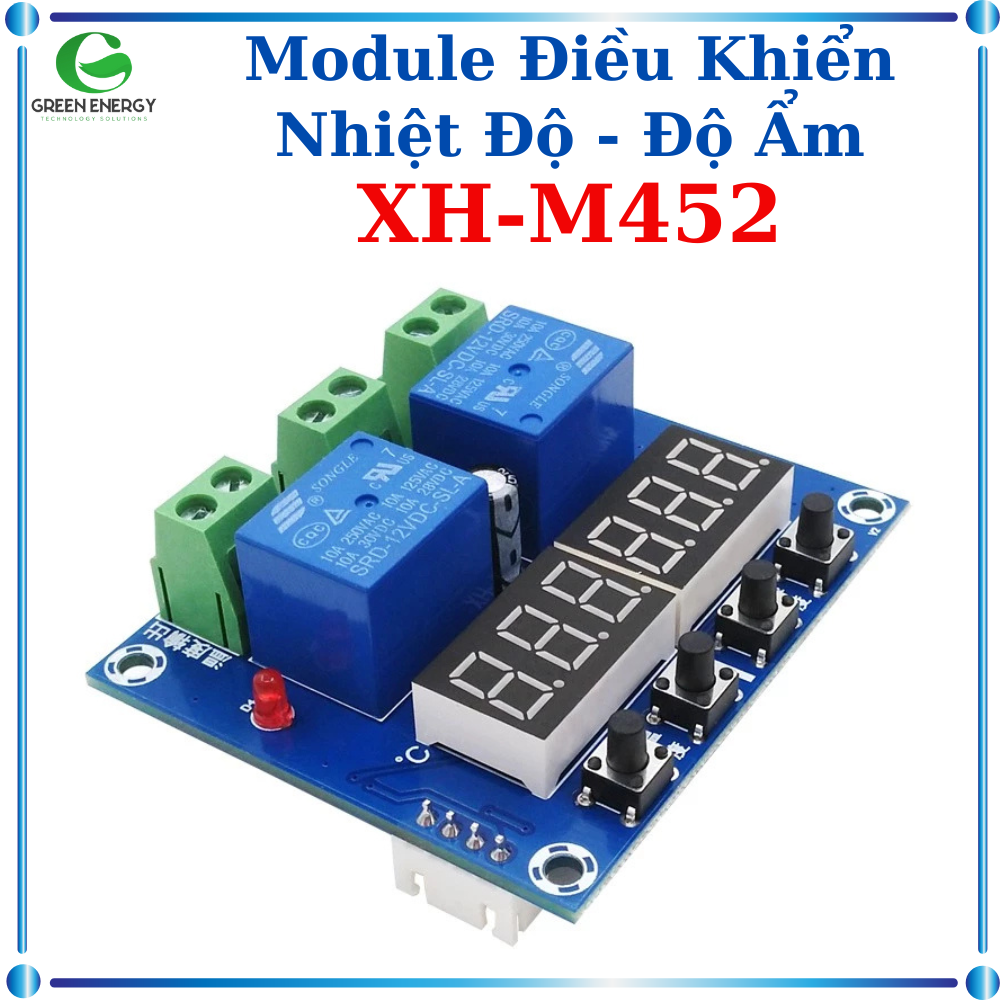

Module Điều Khiển Nhiệt Độ – Độ Ẩm XH-M452

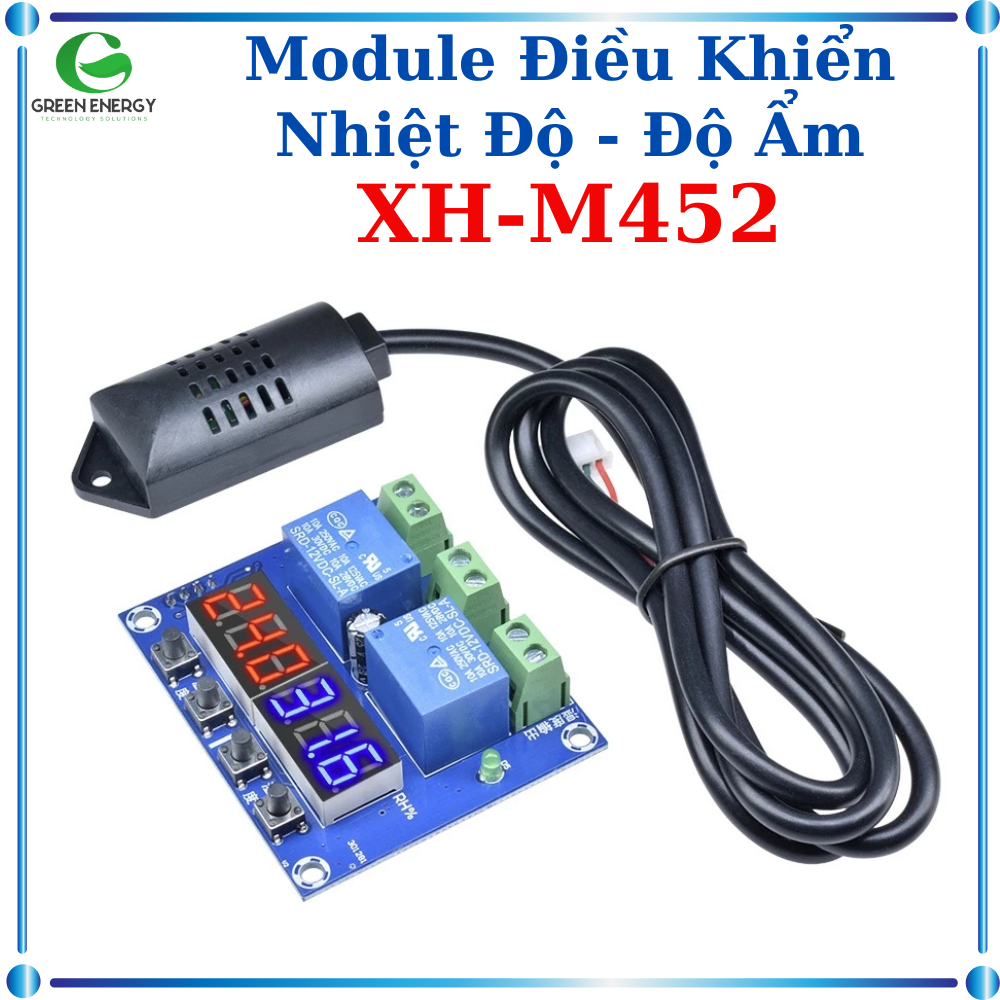

• Module điều khiển nhiệt độ – độ ẩm XH-M452 có chức năng kiểm soát đồng thời nhiệt độ và độ ẩm bằng cảm biến chuyên dụng 2 trong 1 nhiệt độ và độ ẩm, đo và xác định độ ẩm chính xác với sai số thấp với chế độ kiểm soát 2 mức (mức start và mức stop) giúp dễ dàng tùy chọn tính năng phù hợp nhu cầu sử dụng

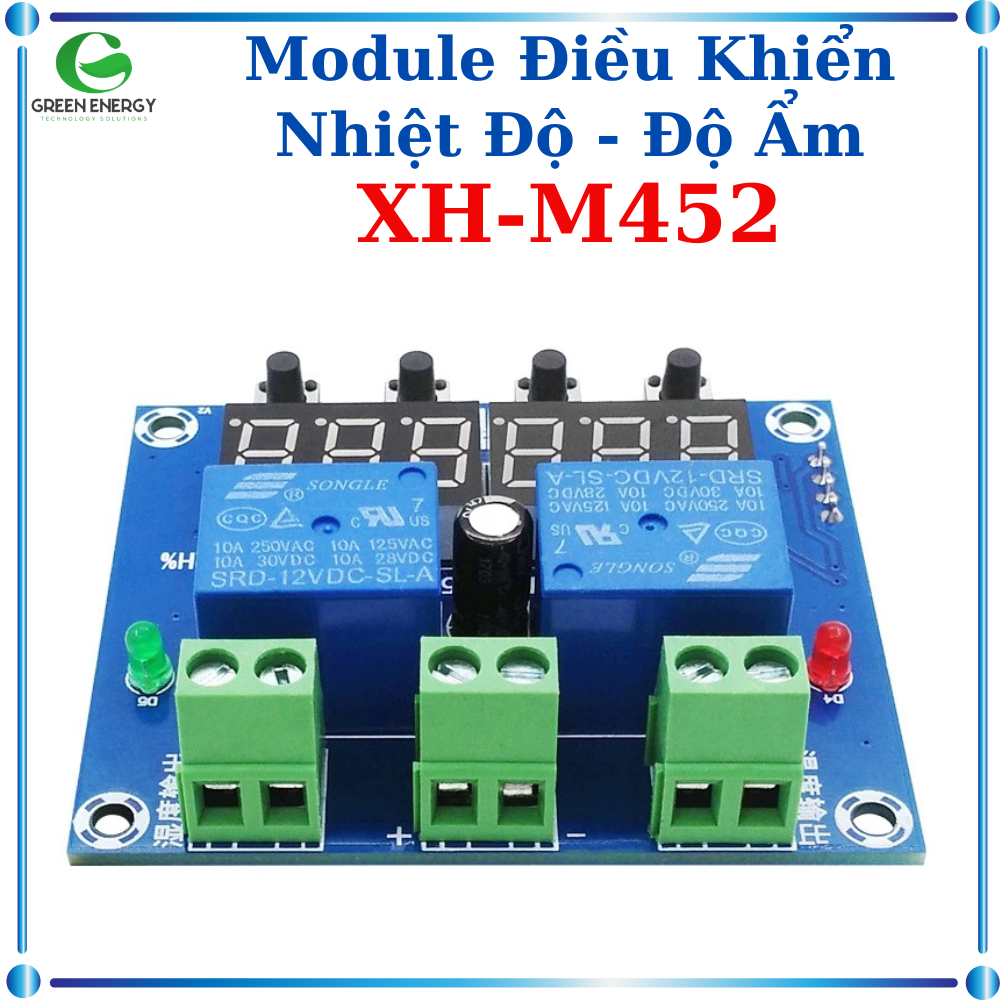

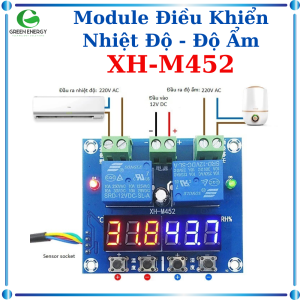

• Module có ngõ ra sử dụng tiếp điểm relay phù hợp sử dụng đóng ngắt cho cả điện áp AC và DC.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 12VDC
• Dải đo nhiệt độ: -20^oC ~ 60^oC
• Dải đo độ ẩm: 0% ~ 100% RH
• Độ phân giải: 0.1^oC 0.1%RH
• Ngõ ra: Tiếp điểm relay COM-NC
• Dòng tải relay: 10A
• Kích thước: 65 x 55 x 28 mm

HƯỚNG DẪN CÀI ĐẶT:

• Thiết lập điều khiển nhiệt độ (đèn màu đỏ):

• • Cài đặt nhiệt độ Start: Nhấn giữ nút “+” trong 3 giây đèn nhiệt độ sẽ nhấp nháy, nhấn nút +/- để tăng/ giảm đến giá trị mong muốn. Module sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Cài đặt nhiệt độ Stop: Nhấn giữ nút “-“ trong 3 giây đèn nhiệt dộ sẽ nhấp nháy, nhấn nút +/- để tăng/ giảm đến giá trị mong muốn. Module sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Khôi phục cài đặt gốc: Nhấn giữ đồng thời 2 nút “+” và “-“ trong 3 giây, màn hình sẽ hiển thị 888 888, khôi phục cài đặt gốc hoàn tất.

• Thiết lập điều khiển độ ẩm (đèn màu xanh):

• • Cài đặt độ ẩm Start: Nhấn giữ nút “+” trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/ giảm đến giá trị mong muốn. Module sẽ tự động lưu giá trị sau 5 giây không thao tác.
  • Cài đặt độ ẩm Stop: Nhấn giữ nút “-“ trong 3 giây đèn độ ẩm sẽ nhấp nháy, nhấn nút +/- để tăng/ giảm đến giá trị mong muốn. Module sẽ tự động lưu giá trị sau 5 giây không thao tác.

LƯU Ý:

• Trường hợp màn hình hiển thị ký hiệu LLL: cần kiểm tra cảm biến đã được lắp đặt chưa, nếu cảm biến đã được lắp đặt vào mạch nhưng vẫn xuất hiện mã trên thì cảm biến đã hỏng.
• Trường hợp màn hình hiển thị ký hiệu HHH: cẩn kiểm tra nhiệt độ quá phạm vi đo lường.
