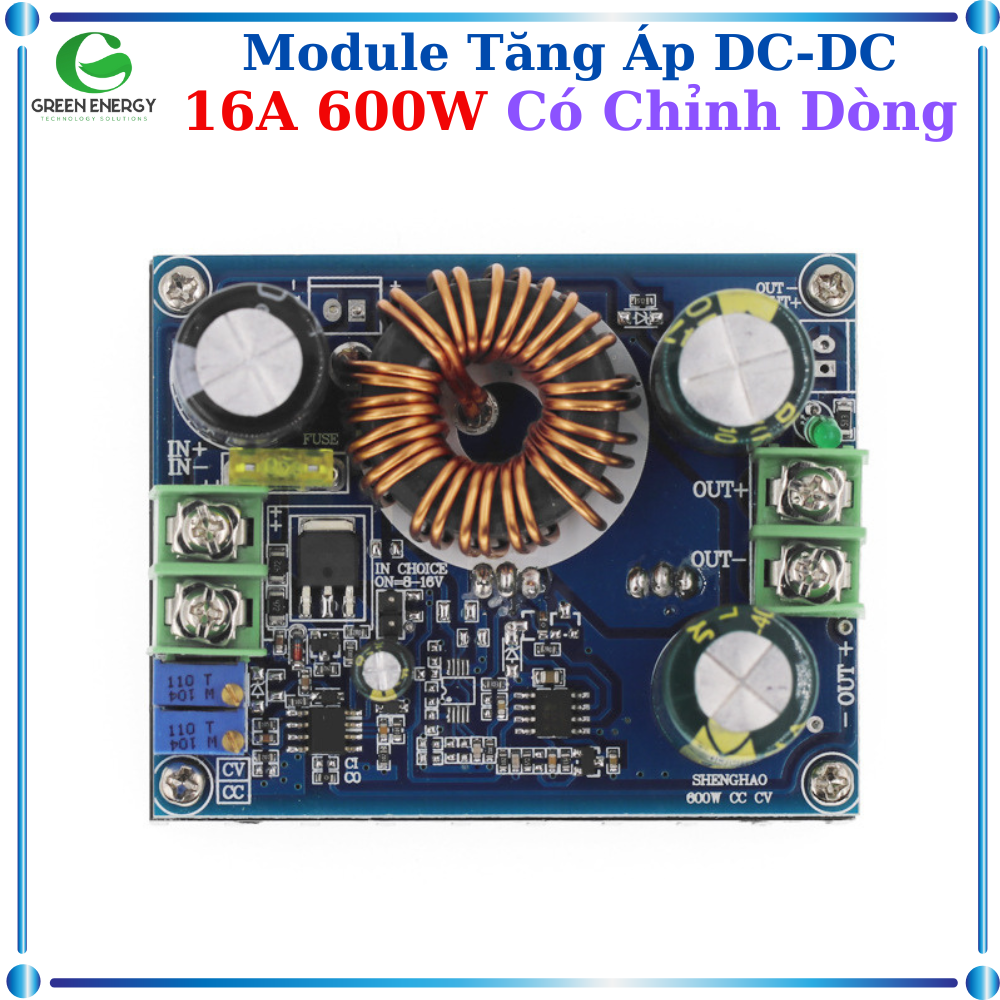

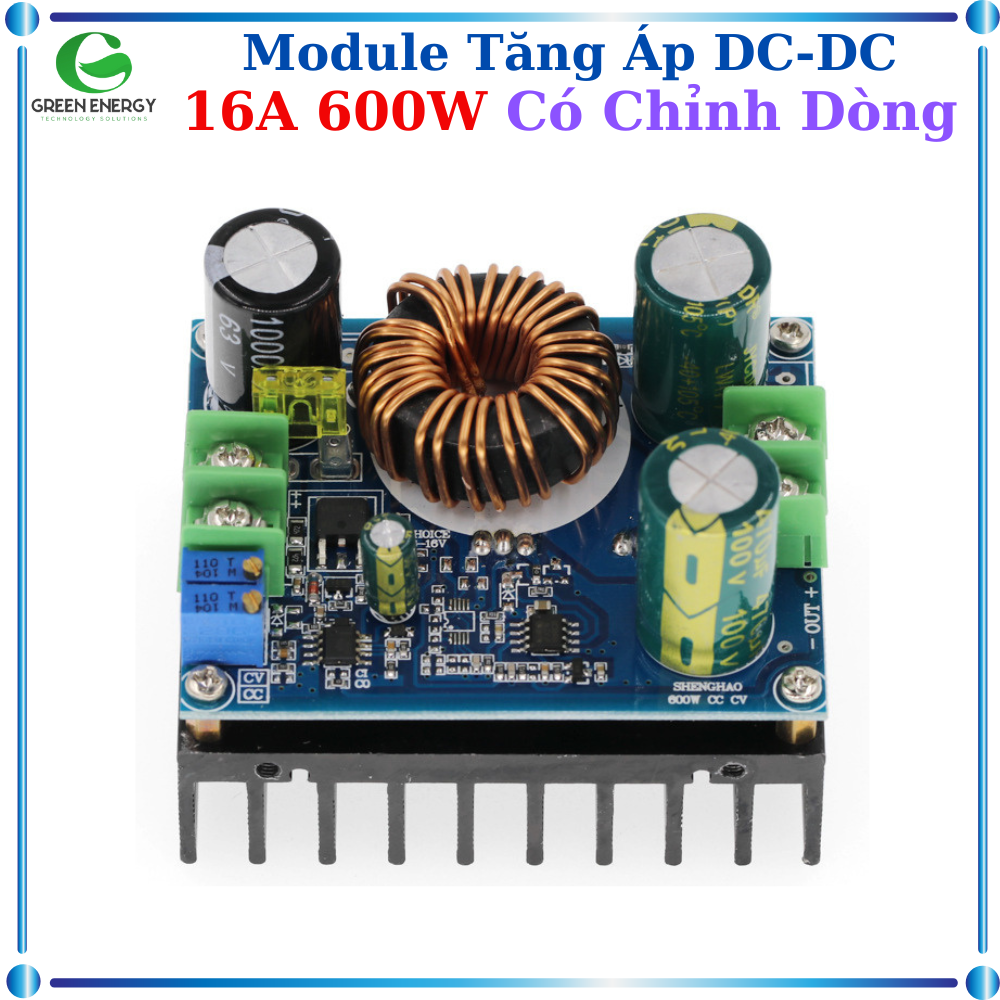

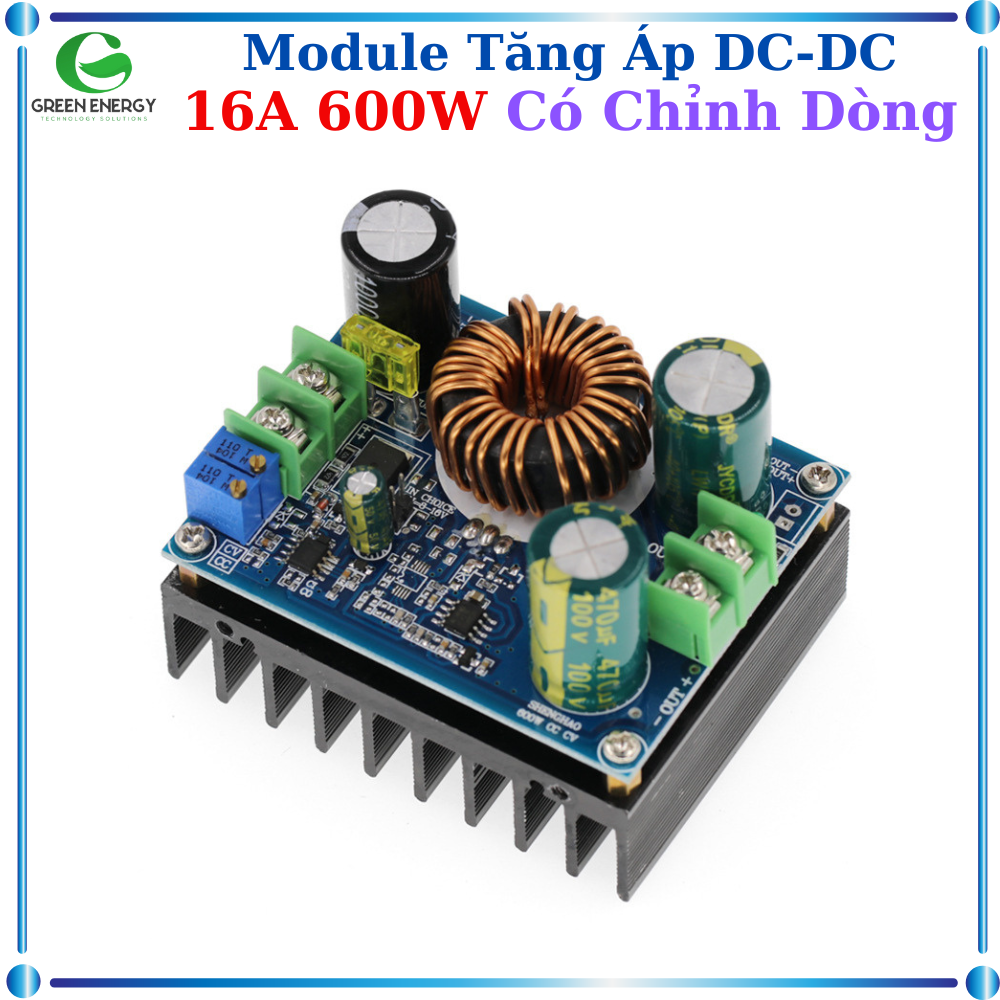

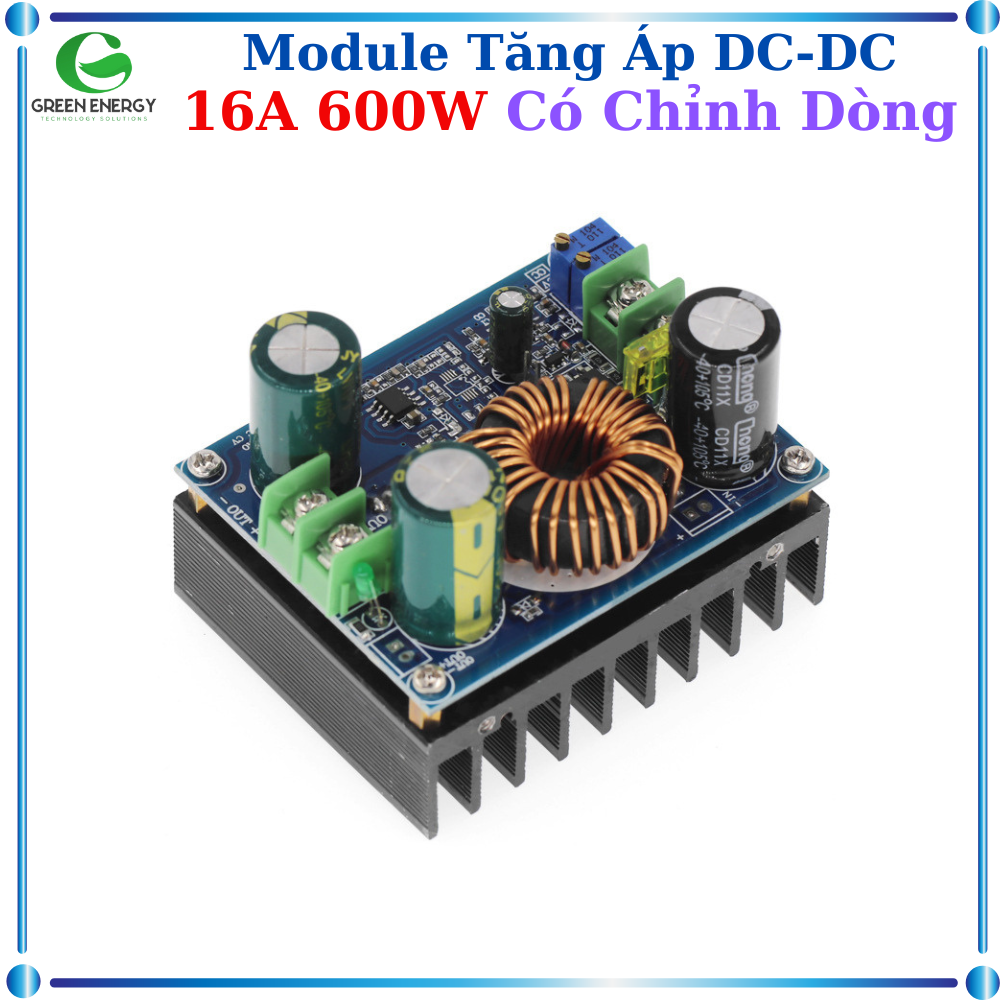

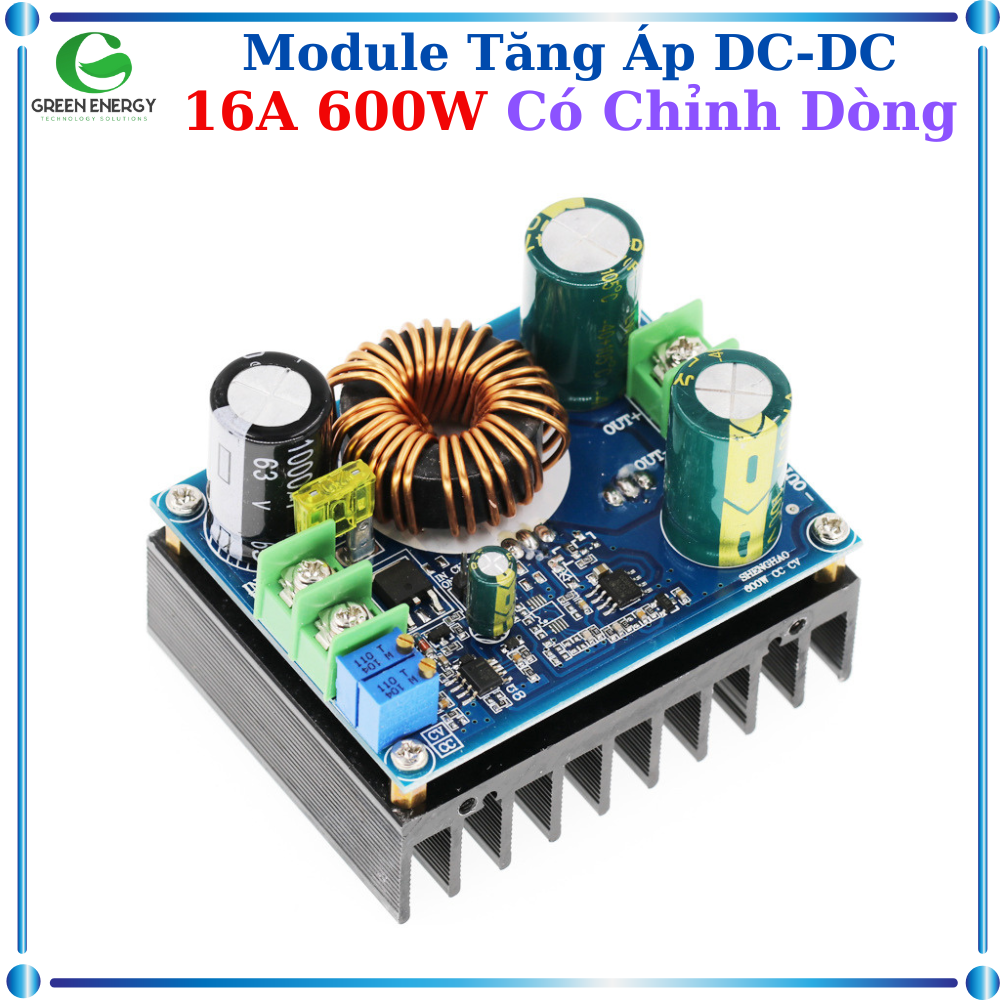

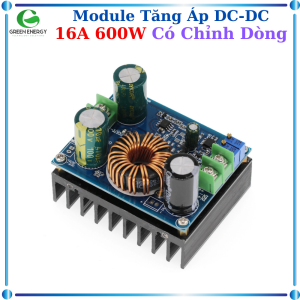

Module Tăng Áp DC-DC 8-80V 16A 600W

     Module tăng áp 16A 600W có chức năng tăng điện áp DC với 2 dải điện áp ngõ vào rất thuận tiện khi sử dụng với pin li-ion hoặc các ứng dụng với điện áp lên đến 60V. Điện áp và dòng điện ngõ ra được điều chỉnh bằng chiết áp tích hợp trên mạch cho điện áp ngõ ra liên tục từ 12V-80V và dòng điện ngõ ra liên tục từ 0.9 – 12A

     Module được thiết kế và gia công rất chắc chắn với các tính năng bảo vệ quá dòng, bảo vệ ngắn mạch

     Mạch hoạt động với tần số 150KHz, hiệu suất chuyển đổi lên đến hơn 95%, sử dụng rộng rãi trong các lĩnh vực như xe hơi, xe máy, máy công nghiệp, cấp nguồn cho mạch công suất âm thanh…

THÔNG SỐ KỸ THUẬT

• Điện áp đầu vào: Có hai lựa chọn dải điện áp ngõ vào được chuyển đổi bằng jumper trên mạch
  • Ngõ vào 8-16VDC: dải điện áp này thường sử dụng với 3 pin li-ion mắc nối tiếp hoặc các ứng dụng điện 12VDC. Lưu ý, khi sử dụng dải điện áp ngõ vào này, nếu quá áp sẽ dẫn đến cháy module.
  • Ngõ vào 12VDC ~ 60VDC: Dải điện áp này được sử dụng với các ứng dụng có dải điện áp lớn.
• Dòng điện tối đa đầu vào: 16A, trên 10A cần tăng cường tản nhiệt
• Dòng làm việc tĩnh: 15mA (khi 12V tăng lên 20V, điện áp đầu ra càng cao thì dòng tĩnh sẽ tăng)
• Điện áp đầu ra: 12VDC ~ 80VDC, có thể điều chỉnh liên tục.
• Dòng điện đầu ra tối đa: 12A, trên 10A cần tăng cường tản nhiệt (chênh lệch điện áp càng lớn thì dòng điện đầu ra càng nhỏ). Điều chỉnh dòng điện ngõ ra bằng chiết áp với dải điều chỉnh: 0.9A – 12A
• Công suất tải (công suất đầu ra module) = điện áp ngõ vào x 10A
  • Ví dụ:
    • Điện áp ngõ vào 12V: Công suất đầu ra: 12V x 10A = 120W
    • Điện áp ngõ vào 24V: Công suất đầu ra: 24V x 10A = 240W
    • Điện áp ngõ vào 60V: Công suất đầu ra: 60V x 10A = 600W
  • Nếu sử dụng trên 300W, nên lắp thêm quạt tản nhiệt.
  • Để tăng cường công suất đầu ra, có thể sử dụng hai module mắc song song. Ví dụ, nếu cần đầu ra có dòng 16A, có thể sử dụng hai module mắc song song, chỉ cần điều chỉnh dòng điện đầu ra mỗi module thành 8A.
• Nhiệt độ hoạt động: -40^oC ~ + 85^oC
• Tần số hoạt động: 150KHz
• Bảo vệ quá dòng: Có (Dòng đầu vào > 17A tự động giảm điện áp ngõ ra)
• Bảo vệ ngắn mạch: Có
• Bảo vệ ngược cực: Không (có thể lắp một diode nối tiếp với đầu vào nếu cần)
• Kích thước: 76 x 60 x 56 mm
• Trọng lượng: 205gram

PHẠM VI ỨNG DỤNG

• Tự làm một nguồn điện, đầu vào 12V và đầu ra có thể điều chỉnh từ 12V-80V
• Cấp nguồn cho thiết bị điện tử với giá trị điện áp đầu ra theo điện áp của thiết bị
• Sử dụng làm nguồn điện cho xe
• Ổn định điện áp tấm pin mặt trời
• Sạc pin….
• Hệ thống đèn LED công suất cao
• Hệ thống âm thanh
