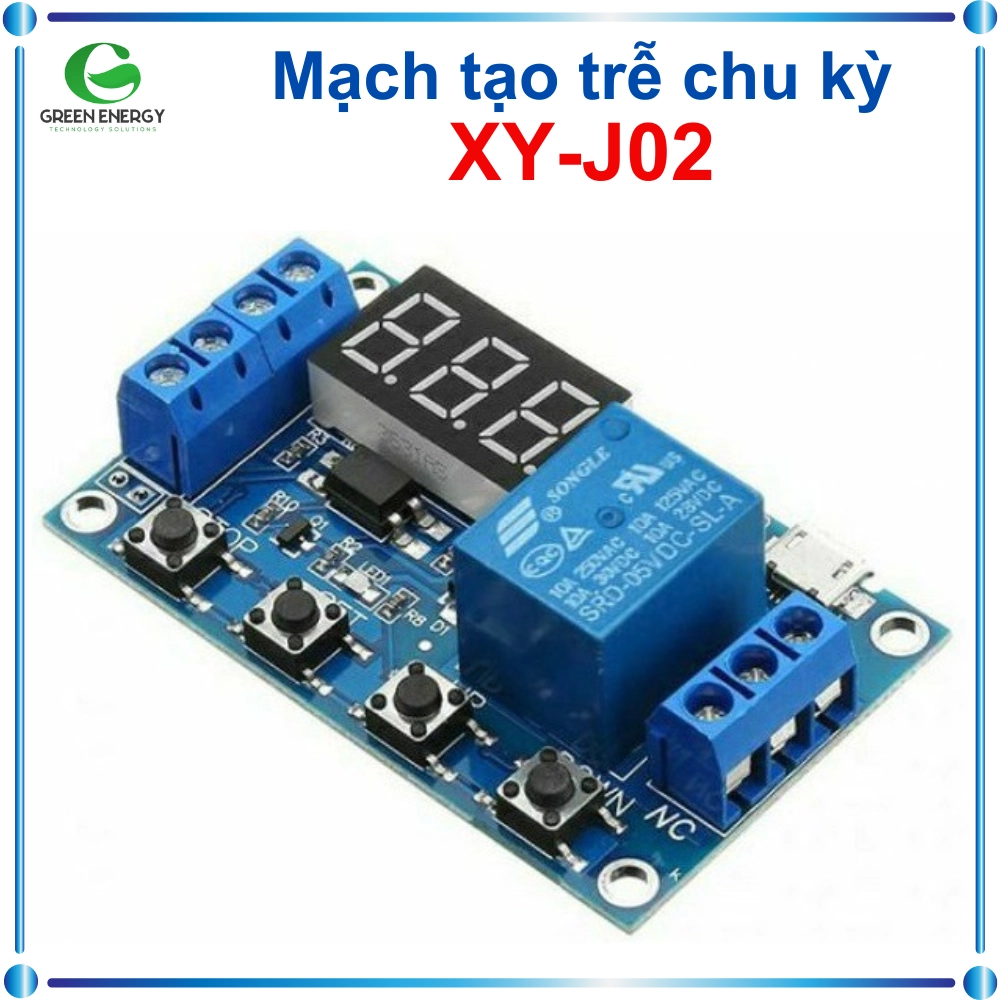

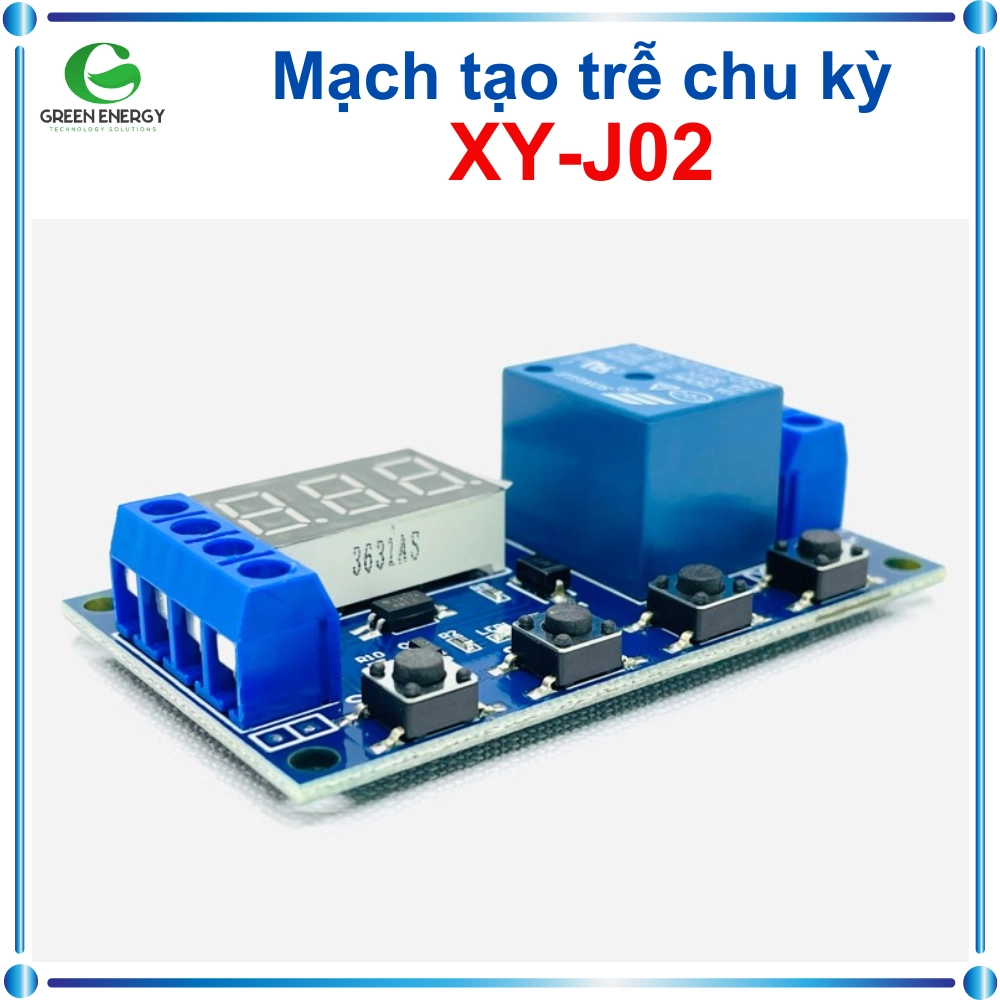

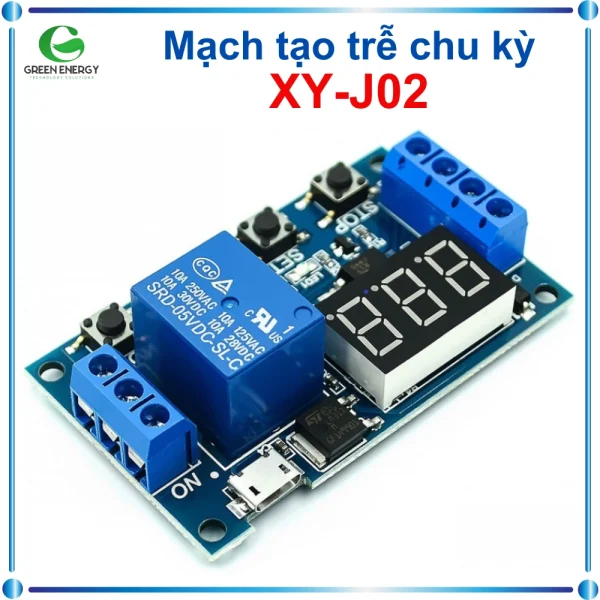

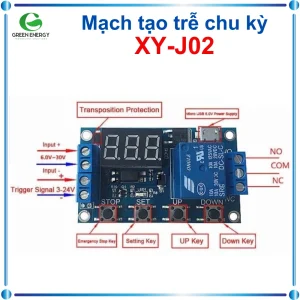

Mạch Tạo Trễ Chu Kỳ Real Hiển Thị LED XY-J02

MÔ TẢ SẢN PHẨM

Mạch tạo trễ đóng ngắt theo chu kỳ Relay có chức năng cài đặt thời gian hoạt động theo chu kỳ với thời gian có thể cài đặt từ 0.1 giây đến 999 phút cho 1 lần ON, từ 0.1 giây đến 999 cho 1 lần OFF chu kỳ đếm hoặc có thể cài đặt vòng lặp vô hạn.

Mạch tạo trễ sử dụng dải điện áp đầu vào rộng (6VDC ~ 30VDC) và có nhiều chế độ hoạt động tắt mở ngõ ra phù hợp với hầu hết mọi nhu cầu sử dụng. Nên sử dụng điện áp dưới 12VDC để tránh nóng mạch, nếu sử dụng điện áp 12VDC trở lên, đề nghị bổ sung thêm tản nhiệt để bảo vệ mạch.

Mạch được thiết kế có diode bảo vệ phân cực ngược, có thể cài đặt tính năng tự động ngủ đông (standby) khi không có thao tác trong vòng 5 phút, đồng thời sẽ tự động tắt màn hình khi chuyển sang chế độ ngủ đông, và dễ dàng hoạt động lại khi nhấn vào bất kì phím nào.

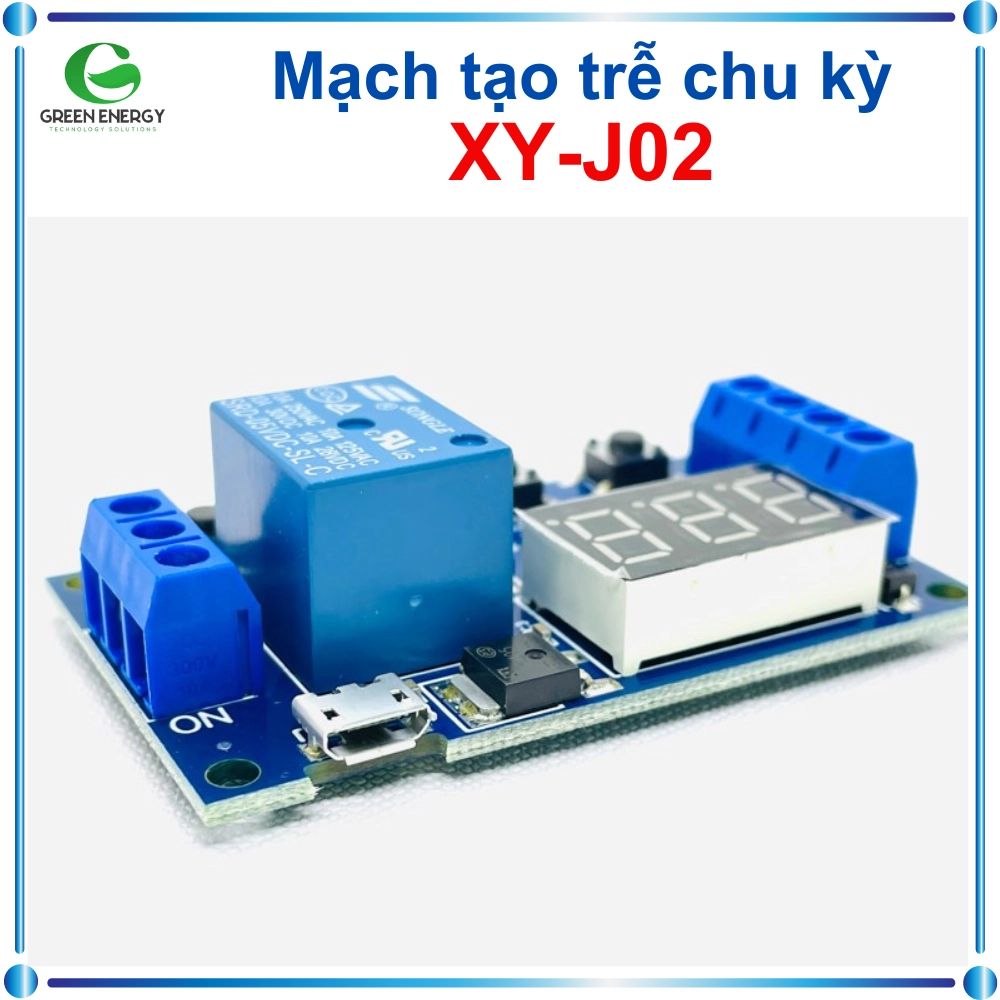

Ngoài ra mạch còn được thiết kế thêm cổng MicoUSB/ Type C sử dụng để cấp nguồn 5VDC cho mạch hoạt động khi không sử dụng điện áp vào ở ngõ input rất thuận tiện khi sử dụng.

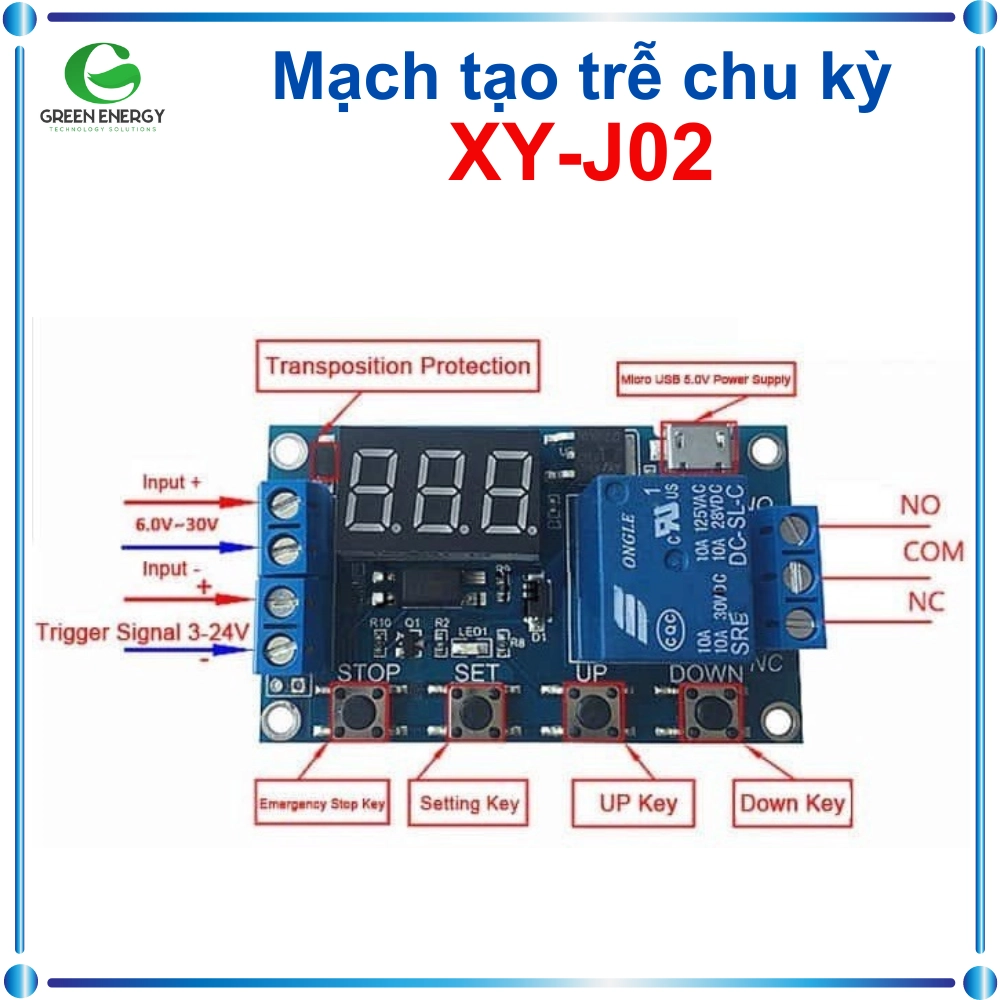

Mạch được sử dụng đơn giản với 4 phím bấm chức năng và đường tín hiệu kích.

STOP: được sử dụng khi muốn dừng hoạt động của mạch ngay lập tức hoặc muốn mạch tiếp tục hoạt động sau khi nhấn dừng – khi nhấn phím này màn hình led sẽ hiển thị tình trạng hoạt động của module (ON hoặc OFF) để có thể dễ dàng giám sát.

SET: Phím này có chức năng cài đặt chế độ hoạt động của mạch (nhấn giữ trong 3 giây) hoặc xem chế độ hoạt động của mạch (nhấn vào nút 1 lần)

UP: phím này được sử dụng để tang giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt

DOWN: phím này được sử dụng để giảm giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt

Có thể cài đặt các chức năng thời gian mở (OP), thời gian tắt (CL) và chu kỳ tắt mở (LOL) một cách độc lập, thông số sẽ được lưu lại sau khi kết thúc cài đặt và thông số này sẽ không bị ảnh hưởng khi mất điện

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 6 ~ 30VDC ( hỗ trợ cổng microUSB/ Type C 5VDC)
• Điện áp kích (Trigger): 3 ~ 24VDC
• Ngõ ra 3 chân tiếp điểm Relay: NC-COM-NO
• Dòng tải tối đa: 10A
• Nhiệt độ hoạt động: -45 oC ~ + 80 oC

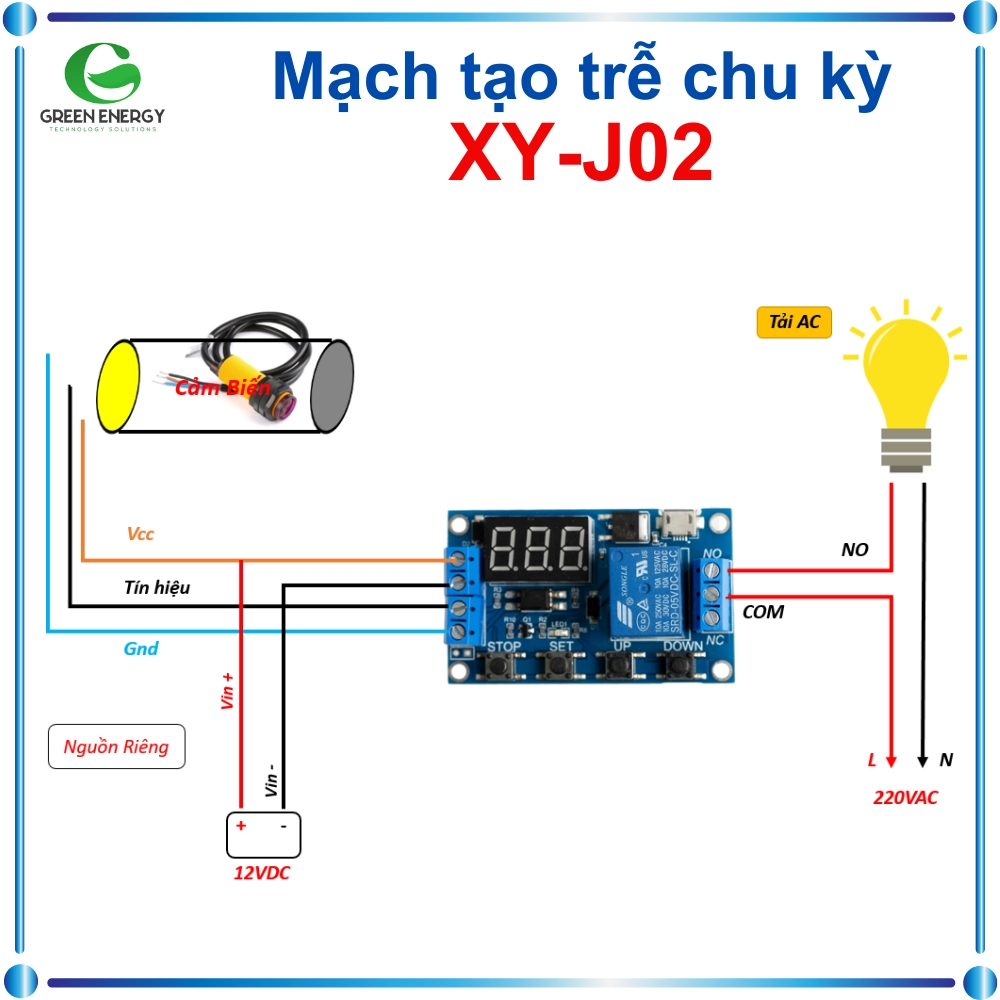

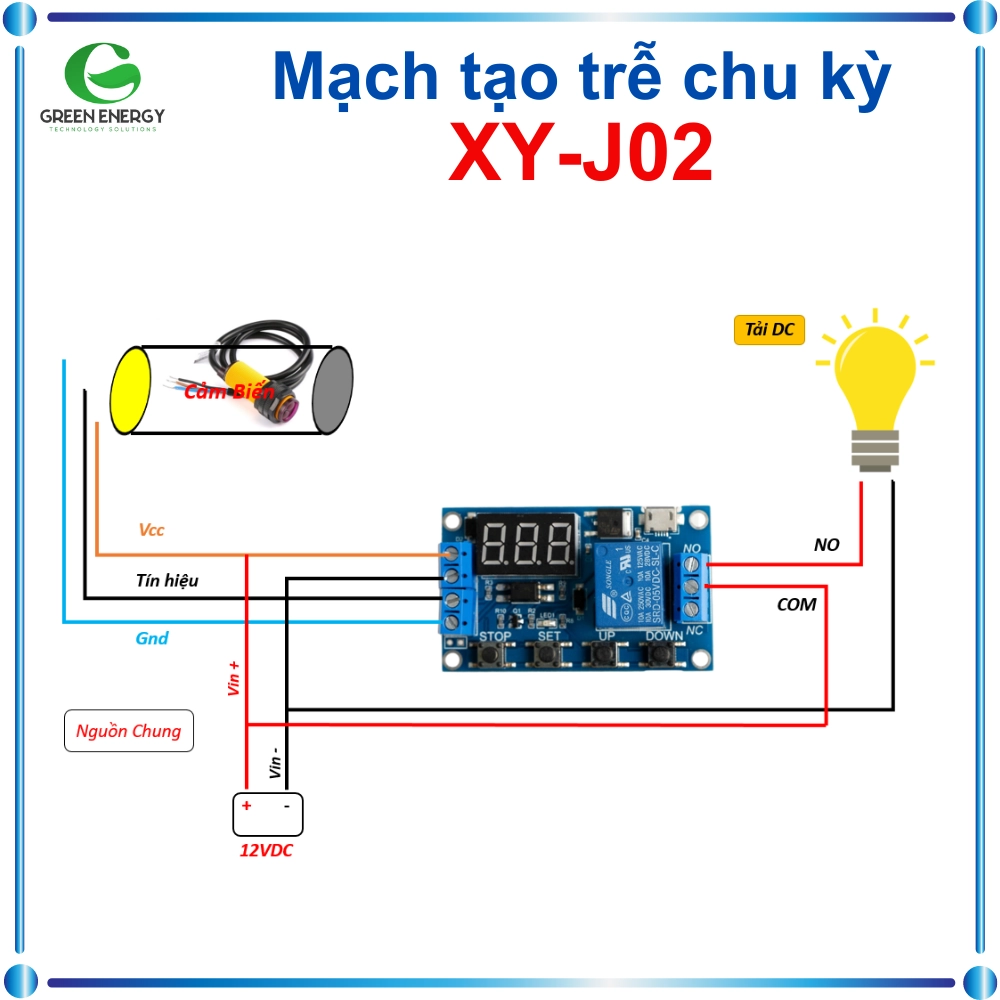

• Module có thể điều khiển các thiết bị trong phạm vi 30VDC hoặc 220VAC
• Dòng tĩnh: 20 mA
• Dòng hoạt động: 50 mA
• Với opto quang cách ly, tăng cường khả năng chống nhiễu
• Tuổi thọ sử dụng: hơn 100.000 lần

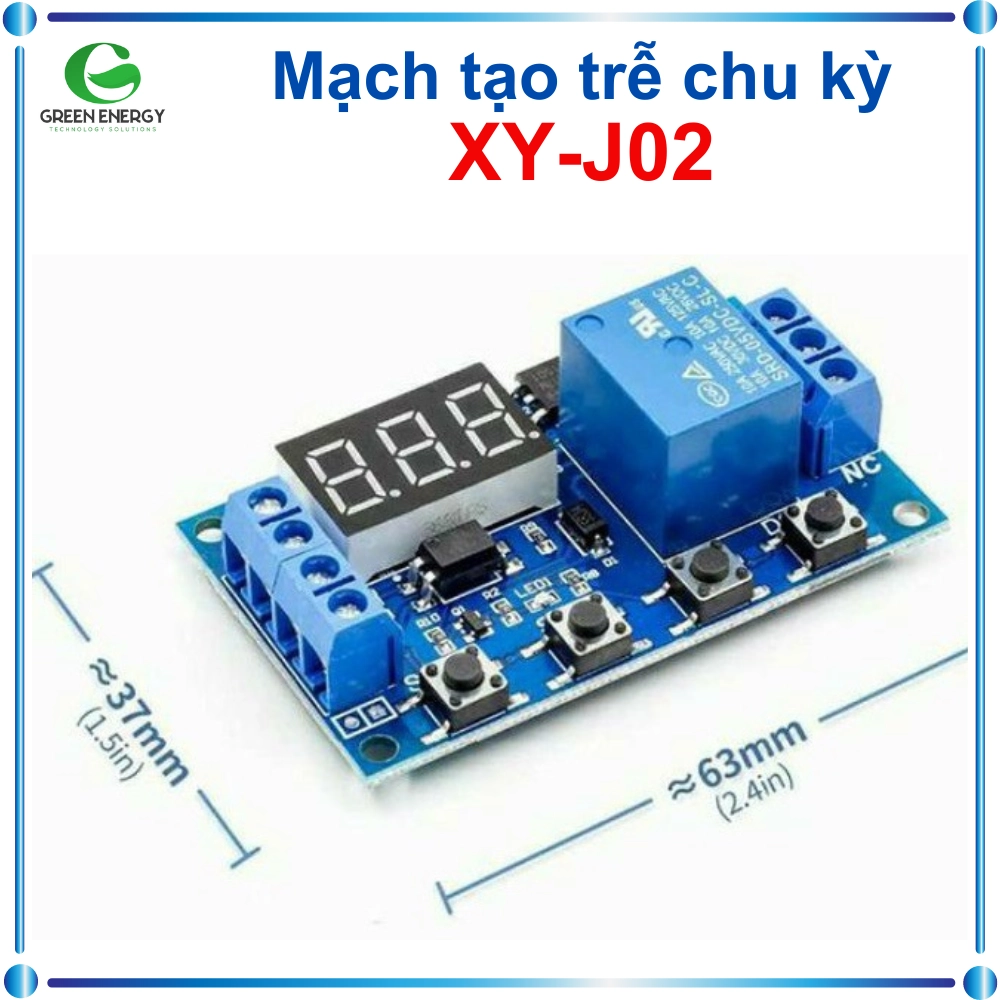

• Kích thước: 62 x 38 x 17 mm
• Thời gian mở (OP): có thể cài đạt từ 0.1 giây đến 999 phút
• Thời gian ngắt (CL): có thể cài đặt từ 0.1 giây đến 999 phút
• Chu kỳ tắt mở (LOL): Có thể cài đặt từ 1 đến 999 lần đếm ngắt mở, hoặc thiết lập vòng lặp vô hạn
• Chế độ ngủ đông: chọn chế độ ngủ đông hoặc luôn hoạt động bằng cách nhấn giữ nút STOP trong 2 giây, màn hình sẽ hiển thị chế độ
• C-P: Sau 5 phút nếu không có bất kỳ hoạt động nào, màn hình led sẽ tắt và mạch ở chế độ ngủ đông, nhấn bất kỳ nút nào để mạch hoạt động lại bình thường.
• O-d: Mạch luôn hoạt động.

HƯỚNG DẪN SỬ DỤNG TỪNG CHẾ ĐỘ

P1.1 => Tín hiệu kích => Thời gian đếm cho đến khi bằng O (OP)

P1.2 => Tín hiệu kích => Thời gian đếm (OP)
– Trong khi đang đếm có tín hiệu kích => Thời gian đếm lại lúc ban đầu (OP)

P1.3 => Tín hiệu kích => Thời gian đếm (OP)
– Trong khi đang đếm có tín hiệu kích => Thời gian đếm bằng 0 và thiết bị dừng hoạt động

P2.1 => Tín hiệu kích => Thời gian đếm (CL) => Thời gian đếm (OP)

P2.2 => Tín hiệu kích => Thời gian đếm (CL) => Thời gian đếm (OP)
– Trong khi đang đếm có tín hiệu kích => Thời gian đếm lại lúc ban đầu (CL)

P3.1 => Tín hiệu kích => Thời gian đếm (OP) => Thời gian đếm (CL) lại lại vô hạn hoặc theo số lần
OP
– Trong khi đang đếm có tín hiệu kích => Thời gian đếm bằng 0 và thiết bị dừng hoạt động
CL
– Trong khi đang đếm có tín hiệu kích => Thời gian đếm lại (OP)

P3.2 (Không Cần Tín Hiệu Kích) => Thời gian (OP) và (CL) lặp lại vô hạn hoặc theo số lần

P-4 => Tín hiệu kích (giữ) => Thời gian đếm (OP)
