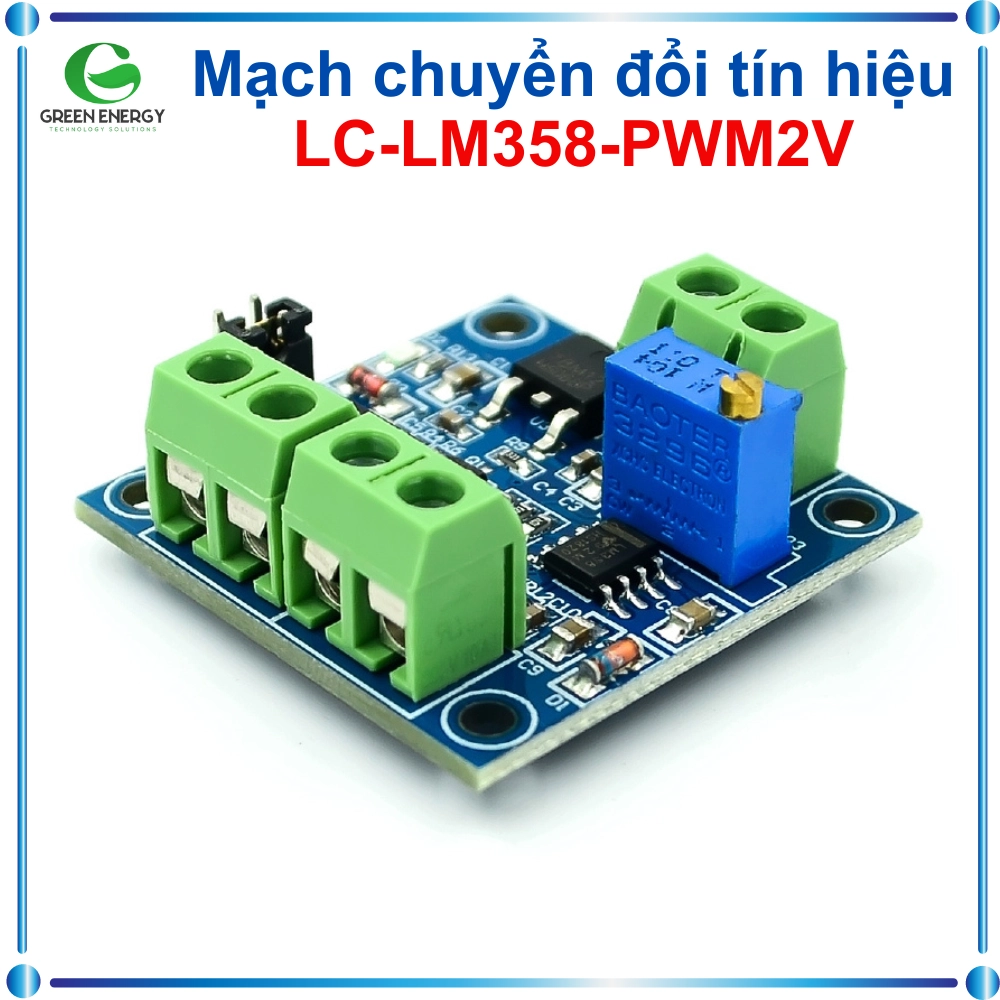

Mạch Chuyển Đổi Tín Hiệu PWM 0-100% Sang Điện Áp 0-10V

MÔ TẢ SẢN PHẨM

Mạch chuyển đổi tín hiệu PWM to Analog Converter (LC-LM358-PWM2V) được sử dụng để chuyển đổi tín hiệu độ rộng xong (duty) PWM 0~100% sang tín hiệu điện áp Analog 0 ~10VDC, thường được sử dụng để chuyển tín hiệu từ PLC hoặc một số mạch điều khiển trong công nghiệp

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 12 ~ 30VDC
• Dòng tiêu thụ: < 100mA
• Tần số xung PWM tương thích: 1KHz ~ 3 KHz
• Thiết lập mức điện áp tín hiệu PWM bằng Jumper, có 2 tùy chọn:
  • 4.5 ~ 10VDC, thiết lập Jumper ở vị trí 5V, thường được sử dụng trong Vi điều khiển
  • 12 ~ 24VDC, thiết lập Jumper ở vị trí 24V, thường được sử dụng với PLC

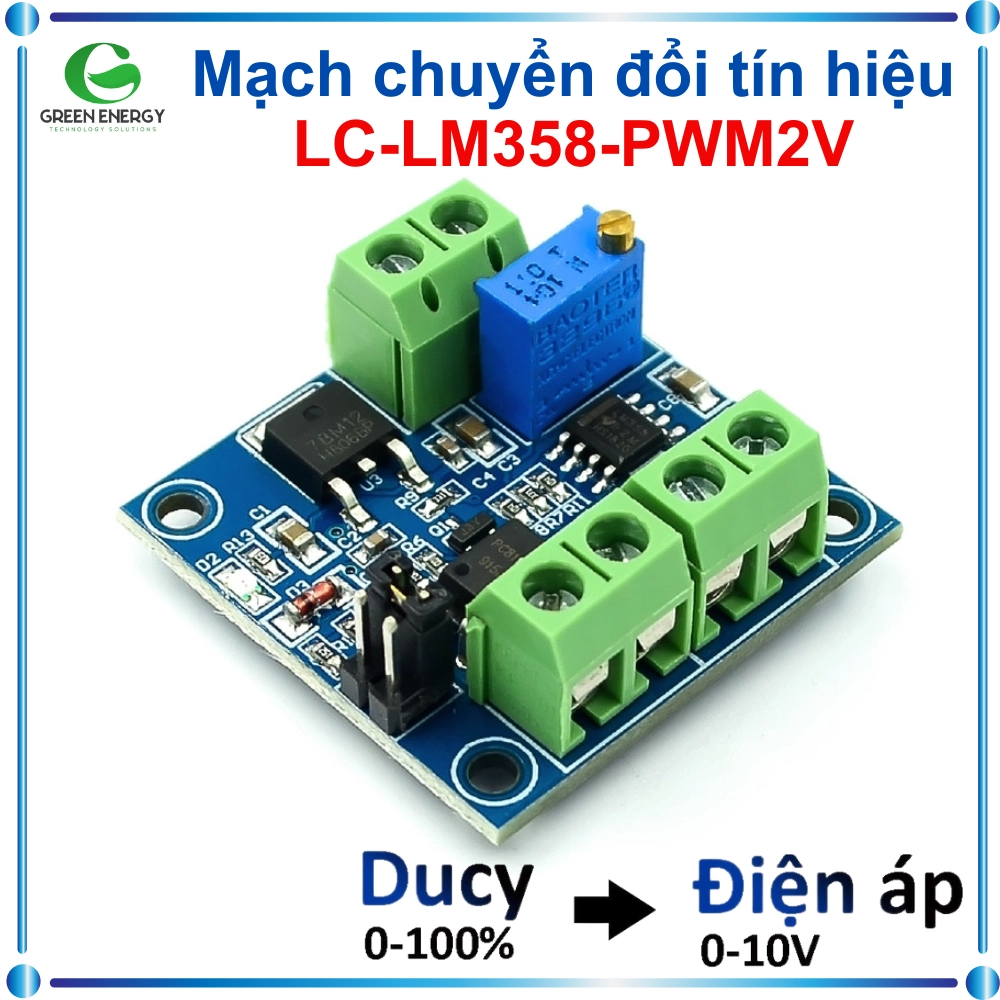

• Khoảng chuyển đổi: Độ rộng xung (duty) PWM đầu vào 0 ~ 100% tương đương với điện áp đầu ra 0 ~ 10VDC
• Sai số cho phép: 5%

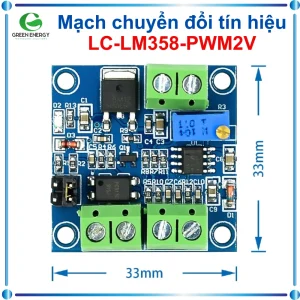

• Kích thước: 33 x 33 x 15.6 mm

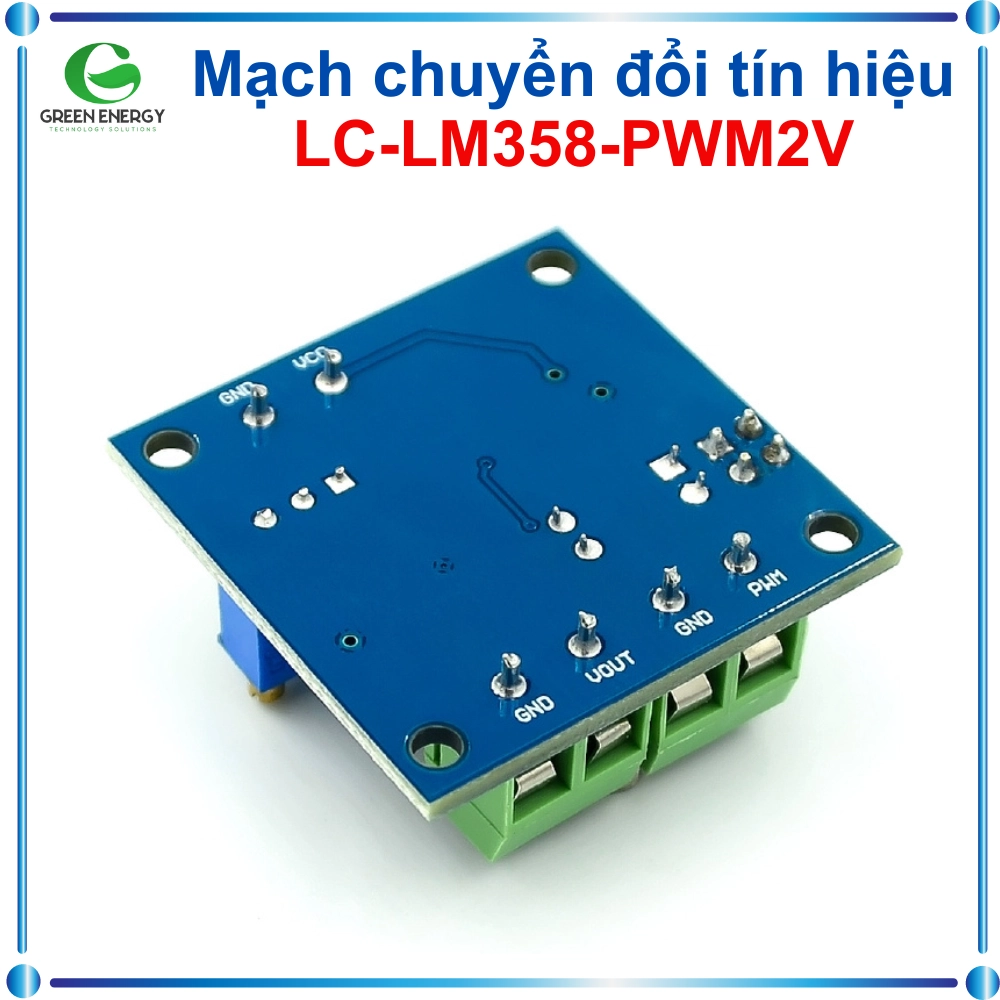

• Sơ đồ chân
  • VCC: Chân cấp nguồn cho mạch hoạt động: 12 ~ 30 VDC
  • GND: Chân Ground 0 VDC
  • PWM: Chân nhận tín hiệu PWM 0 ~ 100% (1 KHz ~ 3 KHZ)
  • GND: Chân Ground 0 VDC
  • VOUT: Chân xuất tín hiệu điện áp Analog 0 ~ 10 VDC
  • GND: Chân Ground 0 VDC
  • Cấp nguồn cho mạch hoạt động vào chân VCC và GND
  • Cấp xung tín hiệu PWM với tần số 1 KHz ~ 3 KHZ, độ rộng xung 50%
  • Đo điện áp đầu ra ở chân VOUT, chỉnh biến trở để canh chuẩn VOUT về 5VDC ( tại PWM 50%)
