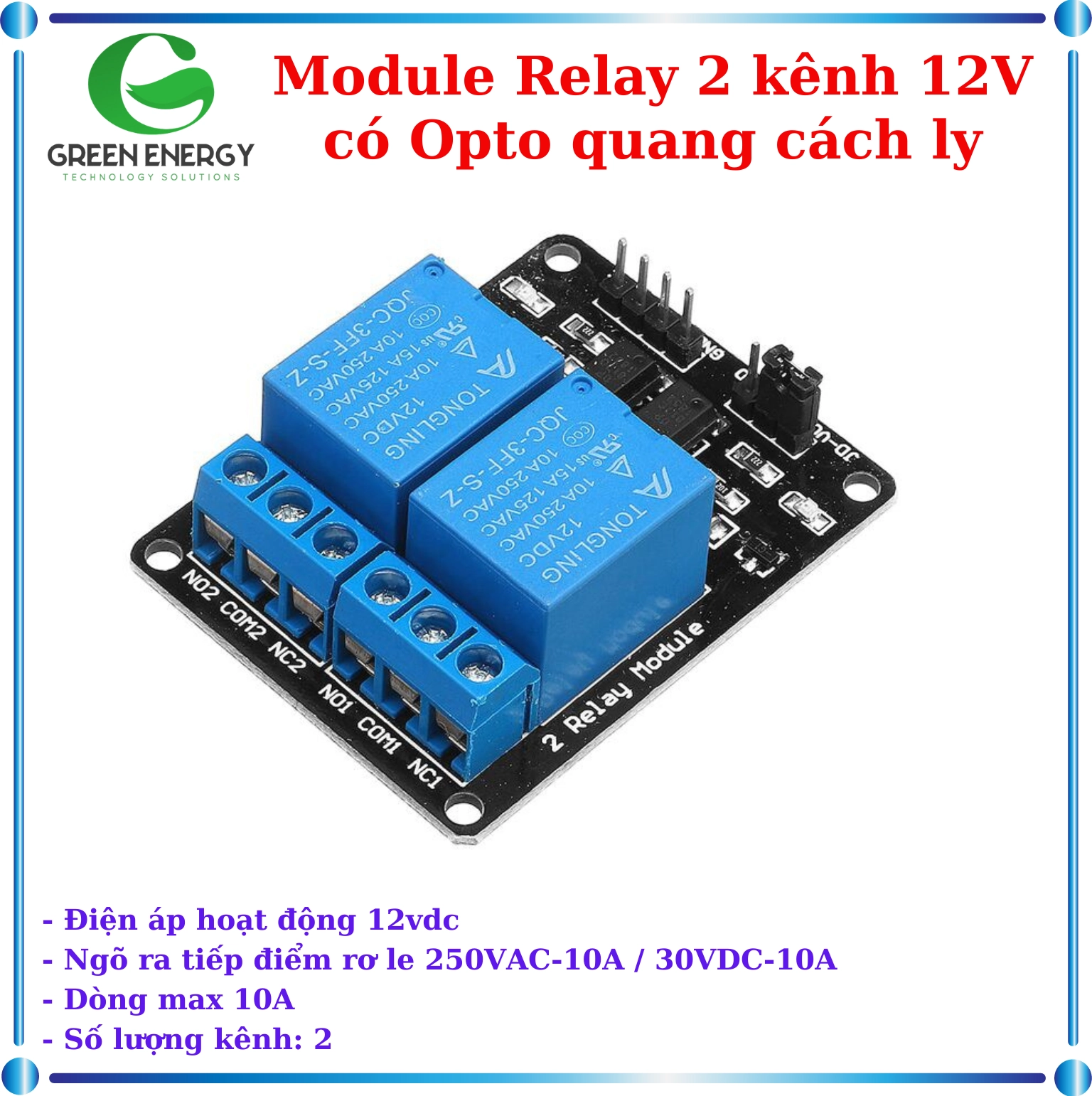

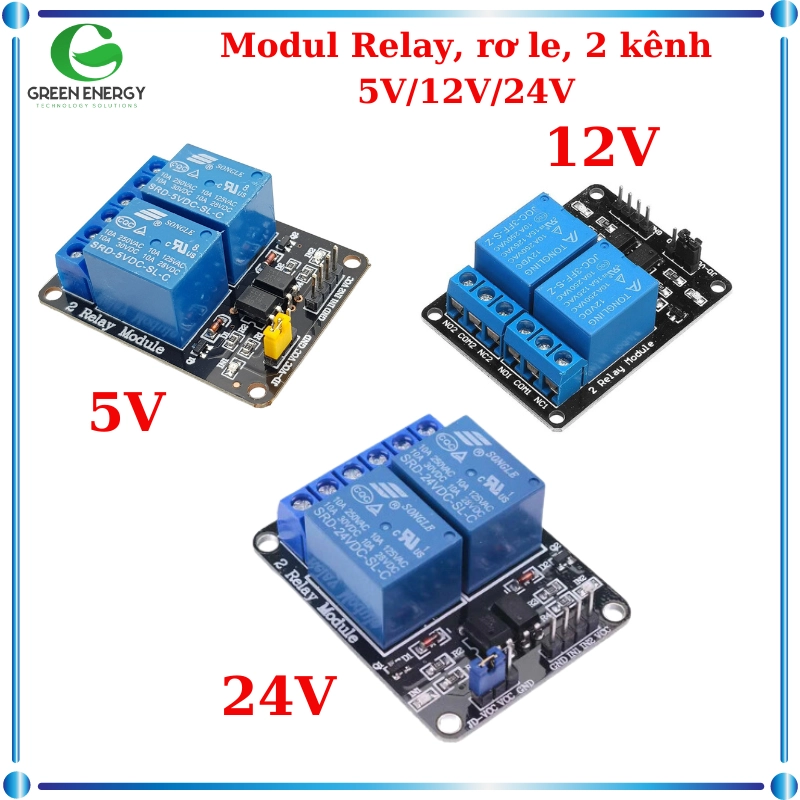

Module Relay 2 Kênh 5V/12V/24V Có Opto Cách Ly Kích Mức Thấp

TÍNH NĂNG SẢN PHẨM

• Module relay 2 kênh 5VDC/12VDC/24VDC dùng dòng điện nhỏ của vi điều khiển, Arduino, PLC, esp8266,… để điều khiển các thiết bị điện, đồ dung điện hoạt động ở mức điện áp cao như điện sinh hoạt, hay trong các ứng dụng thiết bị thông minh
• Sản phẩm có kích thước nhỏ gọn gang và dễ dàng sử dụng, với chi phí thấp
• Tùy thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho minh một bộ sản phẩm phù hợp nhất

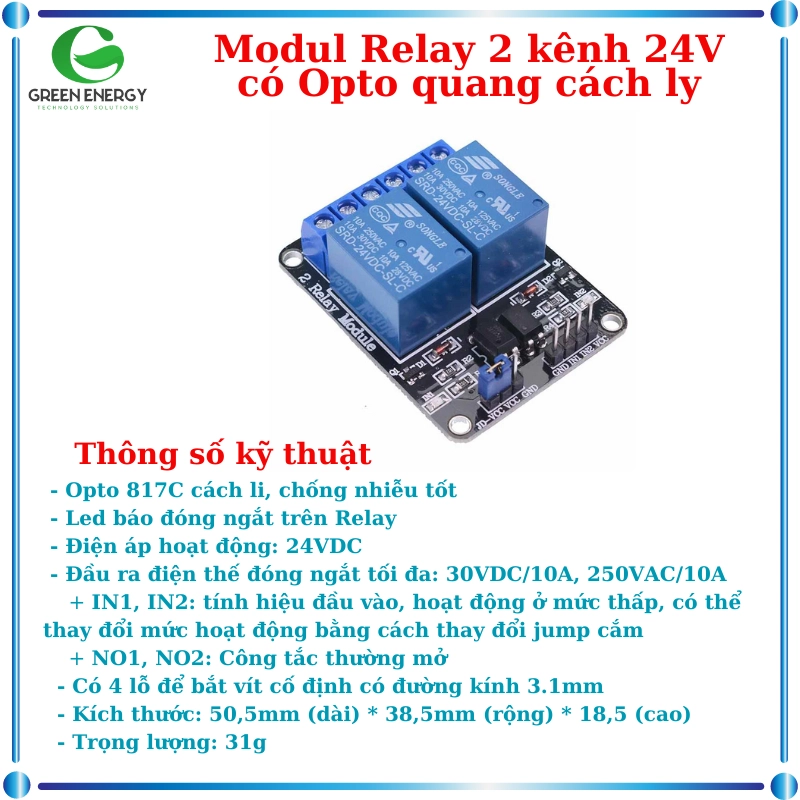

THÔNG SỐ KỸ THUẬT

• Opto 817C cách li, chống nhiễu tốt
• Led báo đóng ngắt trên Relay
• Điện áp hoạt động: 5VDC/12VDC/24VDC
• Đầu ra điện thế đóng ngắt tối đa: 30VDC/10A, 250VAC/10A
  • IN1, IN2: tính hiệu đầu vào, hoạt động ở mức thấp, có thể thay đổi mức hoạt động bằng cách thay đổi jump cắm
  • NO1, NO2: Công tắc thường mở
• Màu sắc: Xanh, chất liệu mạch FR4
• Có 4 lỗ để bắt vít cố định có đường kính 3.1mm

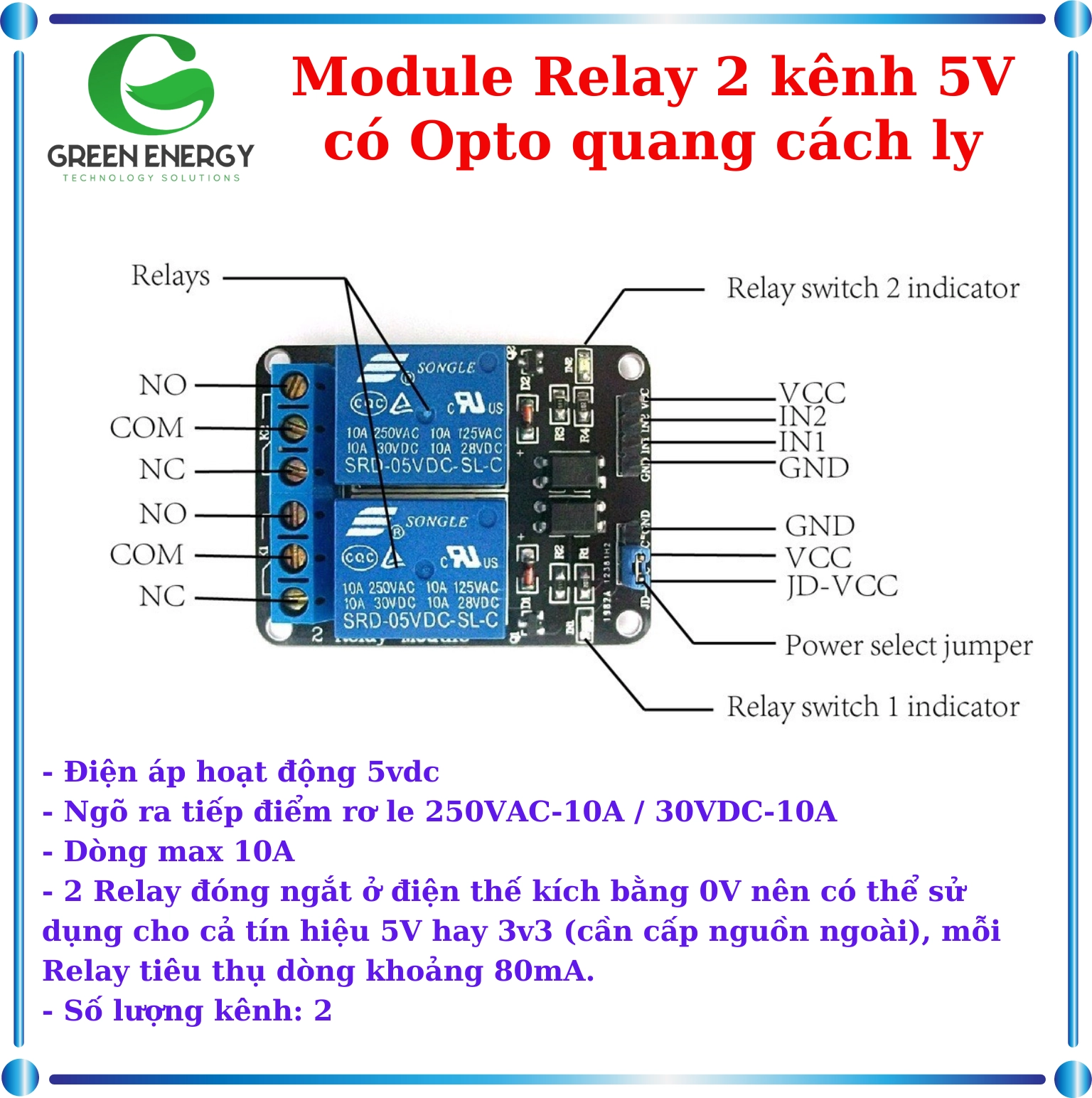

HƯỚNG DẪN ĐẤU NỐI

Bước 1:

• Kết nối điện áp đầu vào 5VDC/12VDC/24VDC nuôi Module tại 2 vị trí VCC và GND
  • Cực dương đầu vào kết nối vị trí VCC
  • Cực âm đầu vào kết nối với vị trí GND
• Kết nối tín hiệu đầu vào qua các chân tín hiệu IN1, IN2

Bước 2:

• Kết nối đầu ra điều khiển tại các vị trí NC1 – COM1, NO1 – COM1, NC2 – COM2, NO2 – COM2
