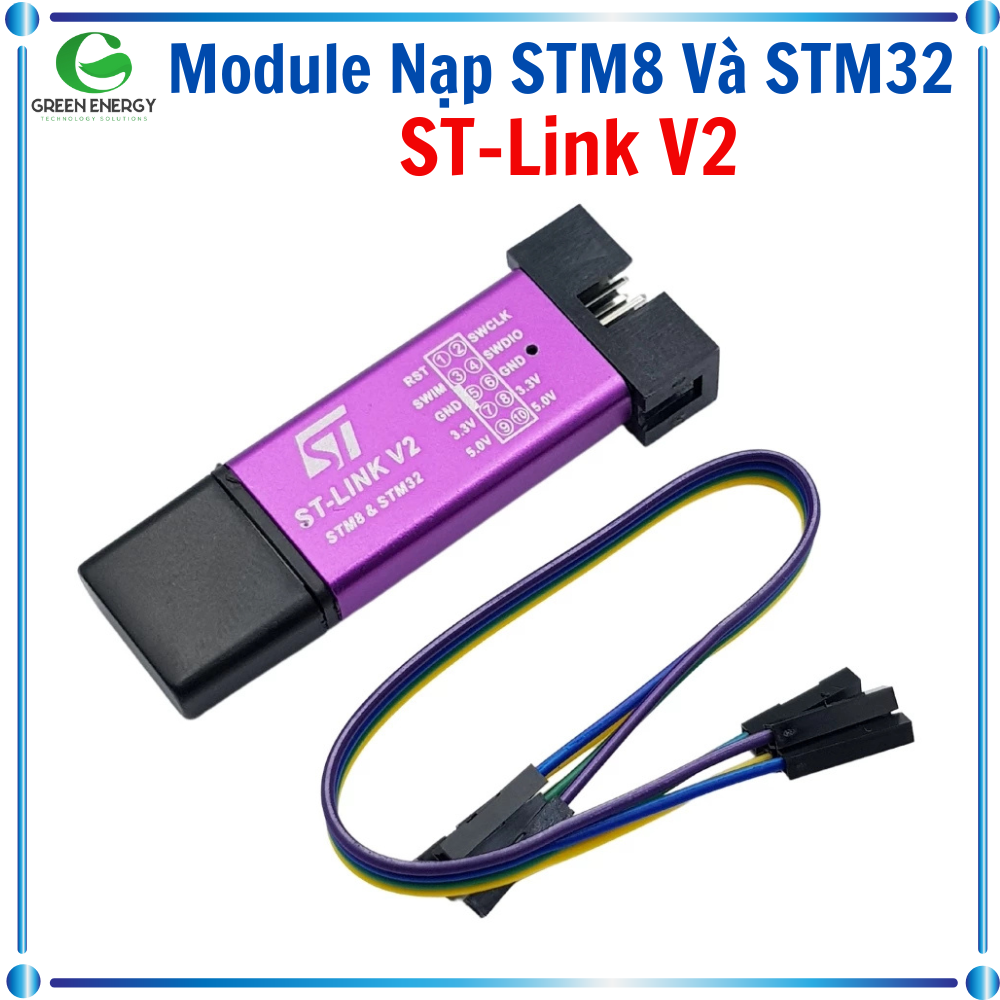

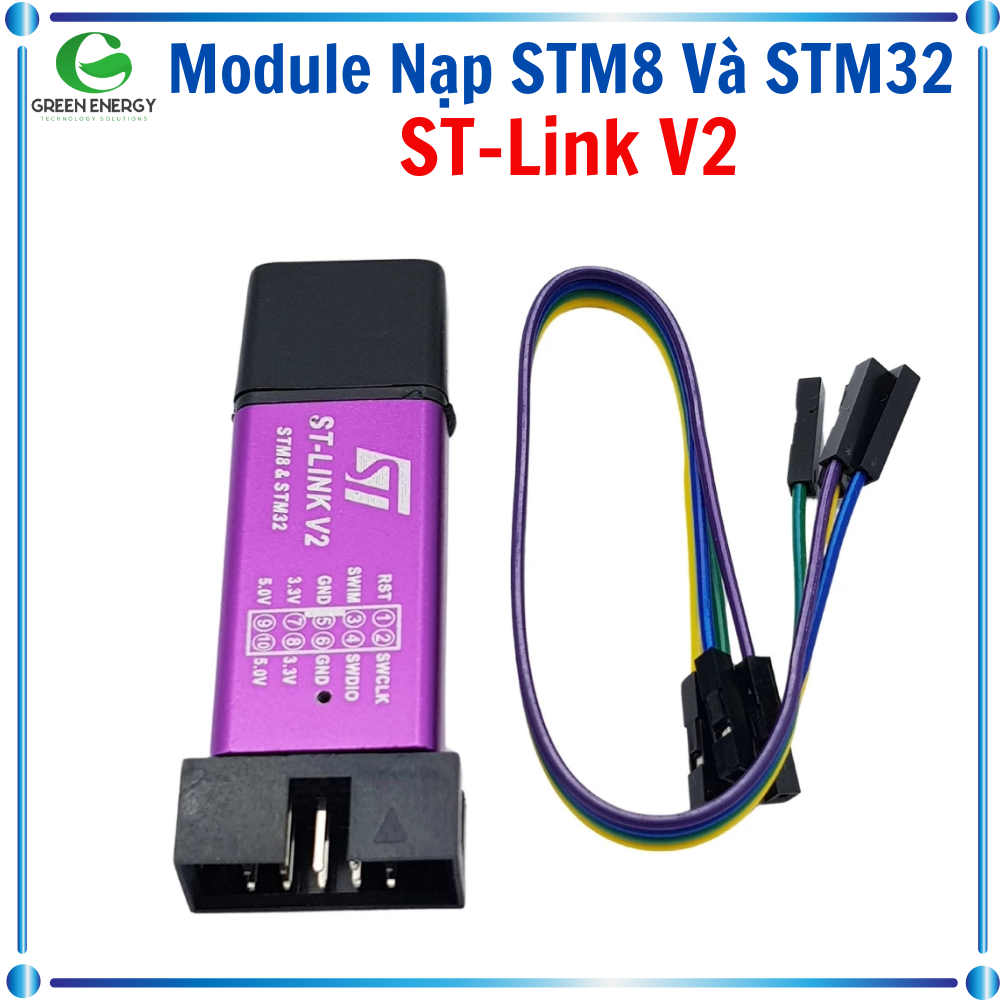

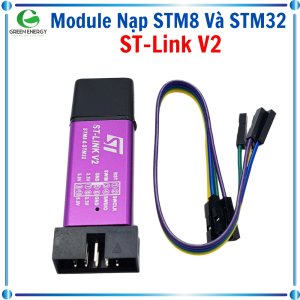

Module Nạp Cho Vi Điều Khiển STM8 và STM32 ST-LINK V2

THÔNG SỐ KỸ THUẬT

• Module nạp STM8 STM32 ST-Link V2 được sử dụng để nạp chương trình cho vi điều khiển STM32 và STM8 của ST, module có kích thước nhỏ gọn, chi phí thấp, độ bền cao
• Hỗ trợ đầy đủ các STM32 giao diện SWD nạp và gỡ lỗi, giao diện đơn giản 4 dây (bao gồm cả dây cấp nguồn), tốc độ nhanh, hoạt động ổn định
• Hỗ trợ đầy đủ các STM8 giao diện SWIM nạp và gỡ lỗi (hỗ trợ môi trường phát triển phổ biến như IAR, STVD hoặc tương đương).
• Phiên bản phần mềm hỗ trợ:
  • ST-LINK Utility 2 trở lên
  • STVD 4.2.1 trở lên
  • STVP 3.2.3 trở lên
  • IAR EWARM V6.20 trở lên
  • IAR EWSTM8 V4.21 trở lên
  • Hỗ trợ nâng cấp firmware tự động V2.J17.S4 mới nhất
  • Nhỏ gọn, đẹp, tiện lợi với chú thích ngay trên vỏ hộp nhôm sang trọng

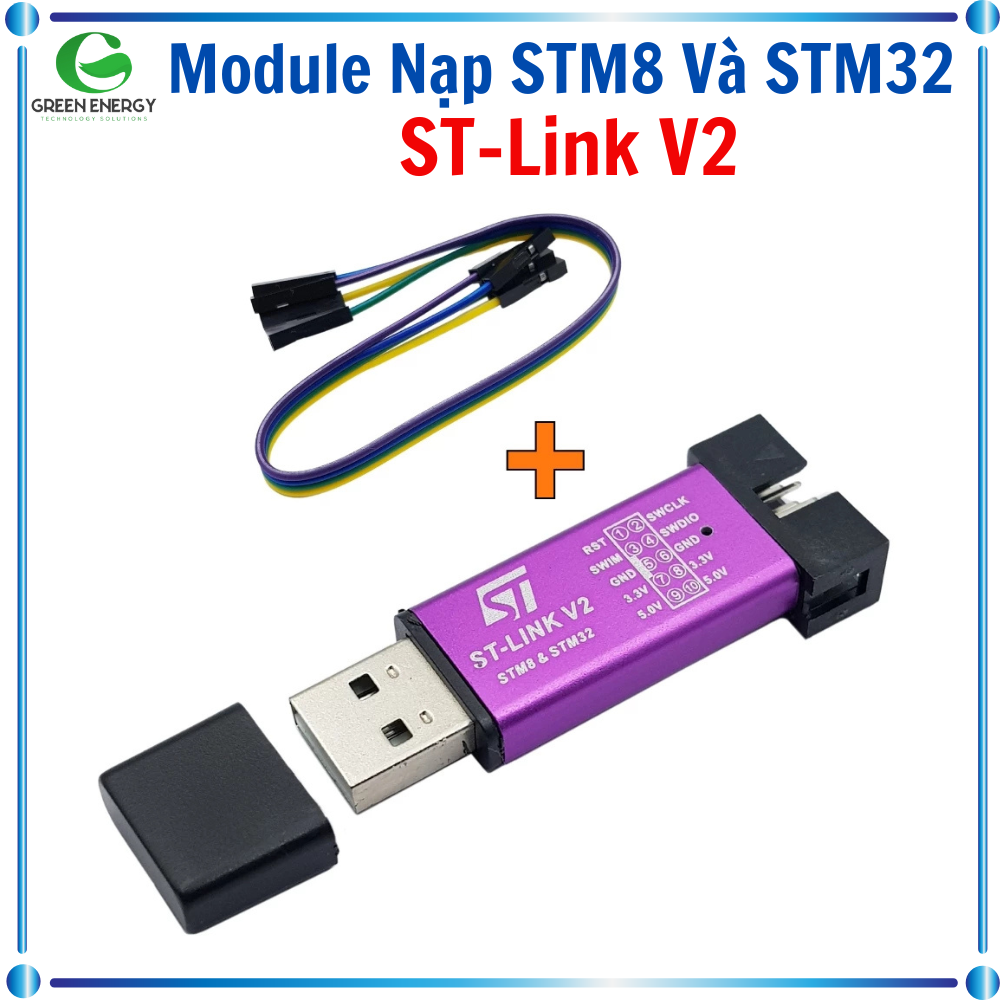

• Gói sản phẩm bao gồm:
  • 1 ST-LINK V2
  • 4 dây Dupont gỡ lỗi dài 20cm
• Kết nối chân từ module ST-LINK V2 với linh kiện điện tử STM32 theo thứ tự sau:
  • RST – NRST
  • SWCLK – TCK
  • SWDIO – TMS
  • GND – GND
  • 3V – 3.3V
• Kết nối chân từ module ST-LINK V2 với linh kiện điện tử STM8 theo thứ tự sau:
  • RST – NRST
  • SWIM – SWIM
  • GND – GND
  • 3V – 3.3V
